水力分級機

產品簡介

篩板式槽型水力分級機又稱典瓦(Denver)型水力分級機，是利用篩板造成干涉沉降條件的設備。機體外形為一角錐形箱，箱內用垂直隔板分成4~8個分級室。每個室的斷面積為200mm×200mm。在距室底一定高度處設置篩板。

優勢特點

構造簡單，不需要動力。與機械攪拌式水力分級機比較，高度較小，便于配置。可以根據選廠處理能力的不同，制成四室、六室、八室等不同的規格。這種分級機在我國中小型鎢礦選礦廠應用較多。

工作原理

分級室底部的篩面均勻分部在整個細粒分級室的底部，確保形成均勻穩定的層流流化床，實現準確的分級。超細粒礦物進入圍繞在細粒分級室之外的環形溢流槽中并排走。細粒礦物則沉降到細粒分級室的底部，經沿篩面呈環形分布的閥門排走。

現場圖

```

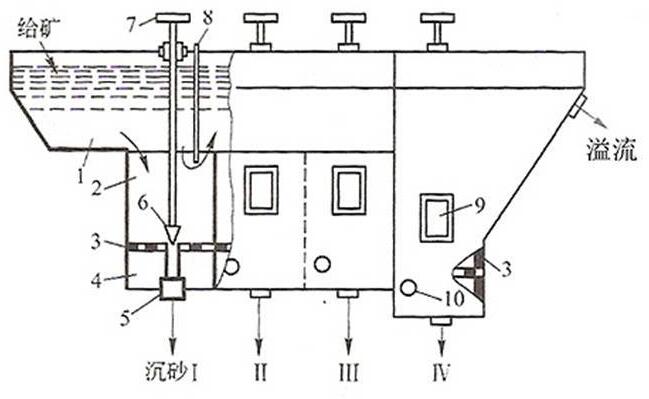

產品結構圖

1-給礦槽；2-分級室；3-篩板；4-壓力水室；5-排礦口；6-排礦調節塞；7-手輪；8-擋板（防止粗粒越室）；9-玻璃窗；10-壓力水管

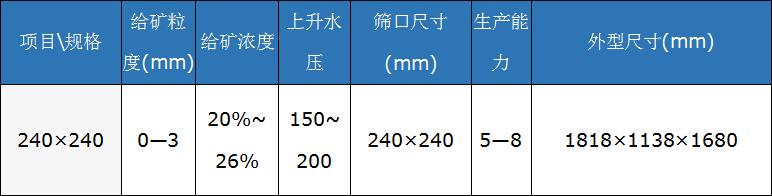

技術參數
